奧林巴斯紅外顯微鏡BX53M IR產品簡介：
電子設備在當今現代科技中已非常普遍。每個人很有可能已經在使用電子設備時，間接遇到并使用了硅晶圓。
晶圓是一種薄的半導體材料基材，用于制造電子集成電路。半導體材料種類多樣，電子器件中常用的一種半導體材料是硅 (Si)。硅晶圓是集成電路中的關鍵部分。它由高純度、幾乎無缺陷的單晶硅棒經過切片制成，用作制造晶圓內和晶圓表面上微電子器件的基板。硅晶圓會積累在生長、切割、研磨、蝕刻、拋光過程中的殘余應力。因此，硅晶圓在整個制造過程中可能產生裂紋，如果裂紋未被檢測到，那些含有裂紋的晶圓就在后續生產階段中產生無用的產品。裂紋也可能在將集成電路分割成單獨 IC 時產生。因此，若要降低制造成本，在進一步的加工前，檢查原材料基材的雜質，裂紋以及在加工過程中檢測缺陷非常重要。

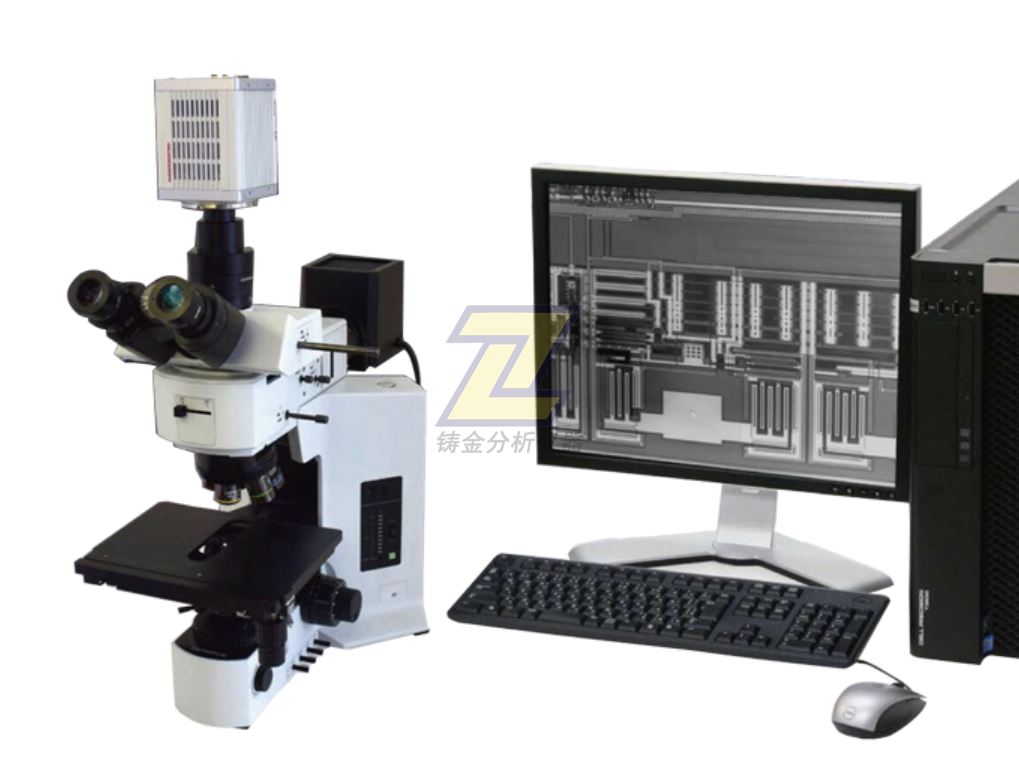

奧林巴斯紅外顯微鏡
近紅外一般定義為700-1600nm波長范圍內的光線，由于硅傳感器的上限約為1100nm，砷化銦鎵（InGaAs）傳感器是在近紅外中使用的主要傳感器，可覆蓋典型的近紅外頻帶。大量使用可見光難以或無法實施的應用可通過近紅外成像完成。當使用近紅外成像時，水蒸氣、霧和硅等特定材料均為透明，因此紅外顯微檢測被應用于半導體行業的各個方面。

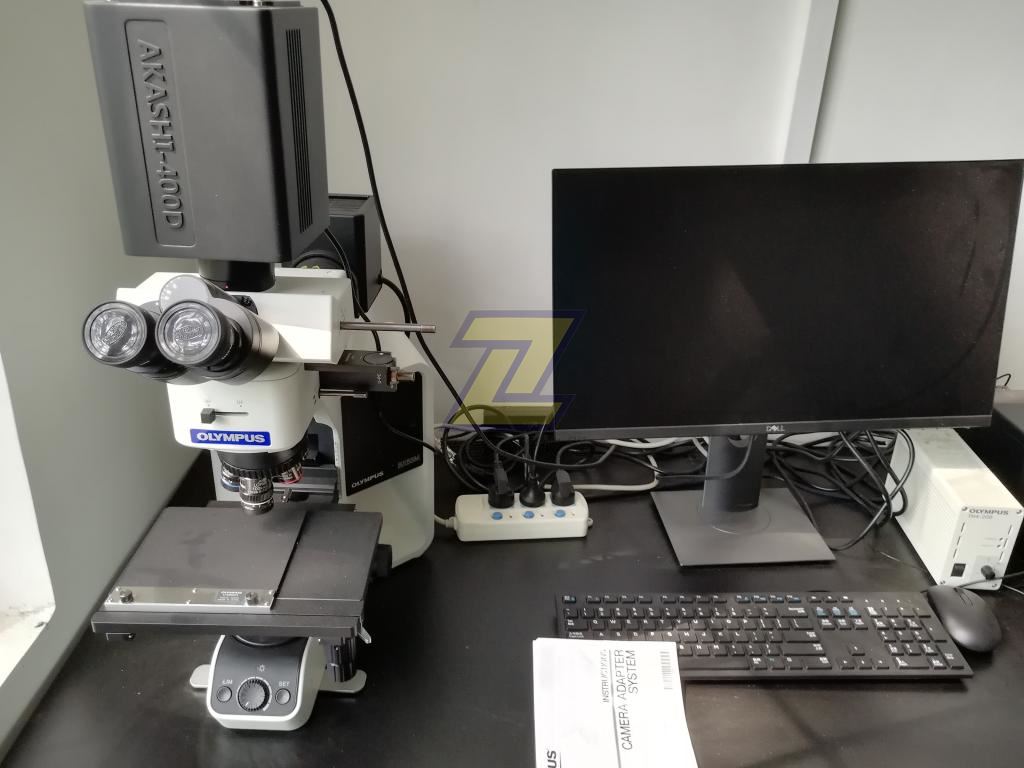

奧林巴斯紅外顯微鏡
配置IR專用物鏡可用于透過硅材料成像，進行半導體檢查和測量。配備的5X到100X紅外（IR）物鏡，提供了從可見光波長到近紅外的像差校正。對于高放大倍率的物鏡，配備了LCPLNIR系列帶校正環的物鏡，校正由樣品厚度導致的像差，使用一個物鏡即可獲取清晰的圖像。
奧林巴斯紅外顯微鏡BX53M IR參考規格：
|
光學系統
|
UIS2光學系統（無限遠校正）
|
|
主要裝置
|
顯微鏡機身
|
BX53MRF-S
（反射）
|
|
焦點
|
沖程：25mm
每一圈的精細沖程：100μm
Z小刻度：1μm
帶上限位器，粗手柄扭矩調整
|
|
Z大標本高度
|
反射：65mm（不帶墊片），105mm（帶BX3M-ARMAD）
反射/透射：35mm（不帶墊片），75mm（帶BX3M-ARMAD）
|
|
觀察鏡筒
|
寬視野（F.N.22）
|
U-TR30IR
倒置：IR三目鏡筒
|
|
照明
|
反射光
|
IR觀察
|
BX3M-RLA-S
100W鹵素?zé)簦m用于IR、BF/IR、AS（帶定心機械裝置）
U-LH100IR（包括12V 10W HAL-L）
100W鹵素?zé)艄庠?，適用于IR
TH4-100
100W電源
TH4-HS
手控開關
U-RMT
延長線
|
|
物鏡轉盤
|
U-5RE-2
用于BF：五元件
|
|
目鏡（F.N.22）
|
WHN10X
|
|
WHN10X-H
|
|
濾光片/偏光鏡/分析儀
|
U-BP1100IR/U-BP1200IR
適用于IR的帶通濾光片
|
|
U-AN360IR
適用于IR的可旋轉分析儀滑塊
|
|
電源線纜
|
UYCP（x2）
|
|
重量
|
約18.9kg（顯微鏡機身7.4kg）
|
|
物鏡
|
IR套裝
|
LMPLN5XIR、10XIR、LCPLN20XIR、50XIR、100XIR
IR觀察
|
|
載物臺（X x Y）
|
76mm x 52mm套裝
|
U-SVRM、U-MSSP
同軸左手柄載物臺/76（X）× 52（Y）mm，帶扭矩調整
|
|
100mm x 100mm套裝
|
U-SIC4R2、U-MSSP4
大號同軸左手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置
|
|
100mm x 100（G）mm套裝
|
U-SIC4R2、U-MSSPG
大號同軸右手柄載物臺/150（X）x 100（Y）mm，Y軸帶鎖定機械裝置（玻璃板）
|
|
150 mm x 100 mm套裝
|
U-SIC64、U-SHG、U-SP64
大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置
|
|
150 mm x 100（G）mm套裝
|
U-SIC64、U-SHG、U-SPG64
大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置（玻璃板）
|
|
選配
|
MIX觀察套裝*
|
BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL
|
|
DIC*
|
U-DICR
|
|
中間鏡筒
|
U-CA、U-EPA2、U-TRU
|
|
濾光片
|
U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR
|
|
聚光鏡濾光片
|
43IF550-W45、U-POT
|
|
載物臺板
|
U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2
|
|
樣品托架
|
U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4
|
|
手柄橡膠
|
U-SHG、U-SHGT
|
