國產壓力試驗機|WHY/YAW系列壓縮試驗機簡介：
◎本系列試驗機可用于水泥、砂漿、巖石、高強度混凝土等試樣的抗壓強度試驗，具備計算機自動控制試驗，能夠按應力速率、位移速度或預先設好曲線形式、完成整個試驗過程。試驗軟件具有負荷保載、位移控制、時間及試驗曲線動能顯示功能。試驗軟件開放式設計，可根據不同的
材料特性編輯試驗控制過程，
試驗參數一次輸入后，即可順序自動完成全部試驗。
◎可實現長時間保持載荷、保載精度高，可設定復雜的壓縮試驗程序。
相關標準：《GB/T50081-2002》《GB/T4111-2013》等
國產壓力試驗機|WHY/YAW系列壓縮試驗機參考指標：
|
項目 型號 指標
|
WHY-300
|
WHY-300/10C
|
|
最大負荷
|
300kN
|
300kN（抗壓）
10kN （抗折）
|
|
準確度等級
|
1級
|
0.5級
|
|
示值相對誤差
|
優于±0.1%
|
|
測量范圍
|
1% ~
100%F.S.（全量程不分檔）
|
|
分辨率
|
500000碼
|
|
過載保護
|
130%過載保護（無變形、無機械損傷）
|
|
控制精度
|
優于±1%
|
|
加荷速度范圍
|
100N/S
~ 50kN/s
|
|
應力控制精度
|
優于±0.5%
|
|
應力速度范圍
|
1MPa/s
~ 60MPa/s
|
|
位移分辨率
|
0.01mm
|
|
位移控制精度(速度)
|
優于±0.1%
|
|
位移速度范圍
|
0.1-50mm/min滿負荷無極調速
|
|
絲杠行程
|
100mm
|
|
兩立柱有效距離
|
350mm
|
|
兩立柱直徑
|
055mm
|
|
抗壓夾具
|
0120mm
|
|
抗折夾具
|
/
|
40x40x160mm
|
|
電源功率
|
1.5kW 220V 50Hz
|
|
主機外形尺寸
|
1000 x
700 x1450mm
|
|
產品重量(約)
|
550kg
|
|
項目 型號 指標
|
YAW-2000B
|
WHY-2000B
|
WHY-2000C
|
WHY-3000C
|
|
最大負荷
|
2000kN
|
2000kN
|
2000kN
|
3000kN
|
|
精度等級
|
1級
|
1級
|
0.5級
|
0.5級
|
|
主機結構
|

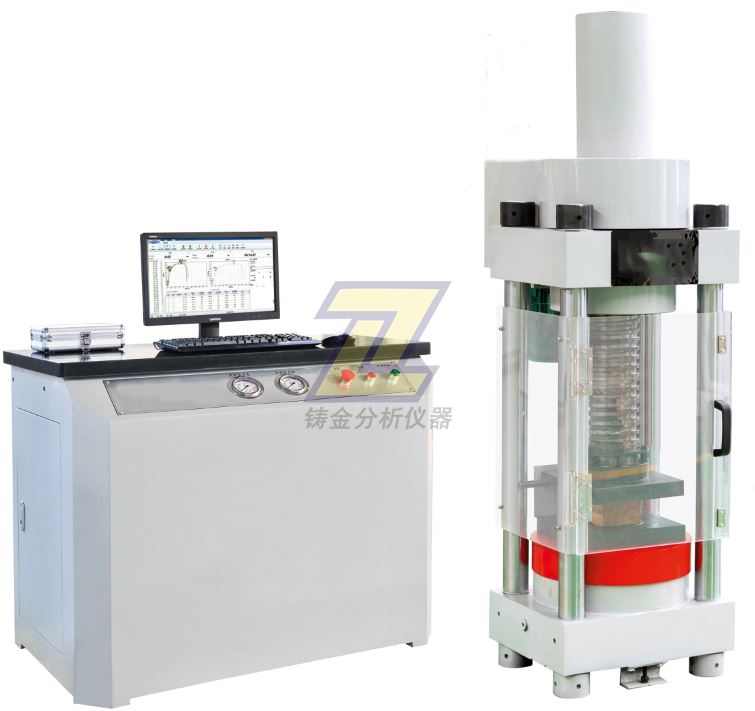

采用四柱框架結構
|

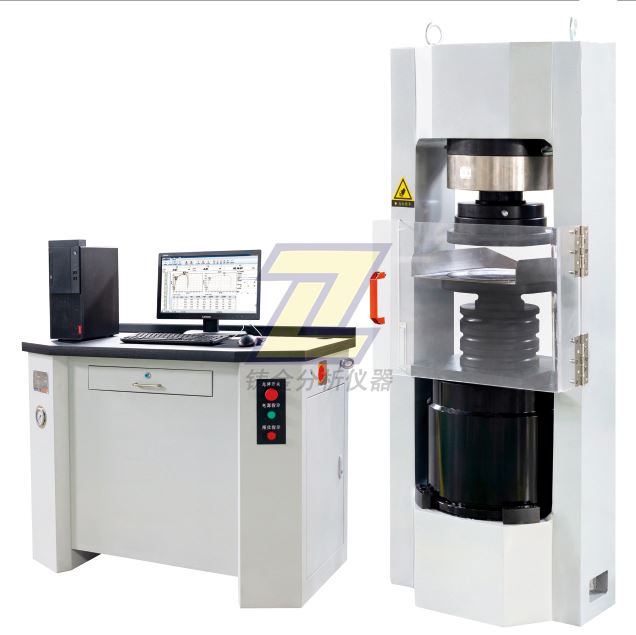

采用整體鑄造高剛性一體化主機
|
|
試驗空間
|
試驗空間絲杠調節
|
試驗空間墊塊調節
|
|
測力范圍
|
80kN ~ 2000kN
|
80kN ~ 2000kN
|
120kN-3000kN
|
|
示值準確度
|
優于示值的±1.0%
|
|
負荷分辨力
|
500000碼
|
|
位移測量精度
|
優于示值的±0.5%
|
|
位移測量分辨力
|
0.004 mm
|
|
位移測量范圍
|
0 ~ 80mm
|
0 ~ 100mm
|
|
加荷速度
|
1 ~ 100kN/S
|
|
速度精度
|
優于示值的±1%
|
優于示值的±0.5%
|
|
力加載速率調節范圍
|
0.005% ~ 10%F.S/s
|
|
壓縮間距
|
300mm
|
300mm
|
|
上壓板尺寸
|
280 x 260mm
|
φ300mm
|
|
下壓板尺寸
|
280 x 260mm
|
φ300mm
|
|
兩立柱間距
|
300mm
|
450mm
|
|
標準墊塊
|
滿足最小100mm x 100mm x 100mm混凝土試樣壓縮試驗
|
|
過載保護
|
110%過載保護（無變形、無機械損傷）
|
|
主機外形尺寸
|
450x656x1356
|
650x700x1500
|
650x700x1500
|
1200x750x2000
|
|
控制臺外形尺寸
|
920x540x870
|
1150x760x920
|
|
電源功率
|
380V±10%； 2.0
|
380V ±10%； 3.0
|
|
主機重量(約)(kg)
|
650kg
|
1450kg
|
|
控制柜重量(約)(kg)
|
200kg
|
200kg
|
